Anvelina PROIII-DX 3.8GTX3

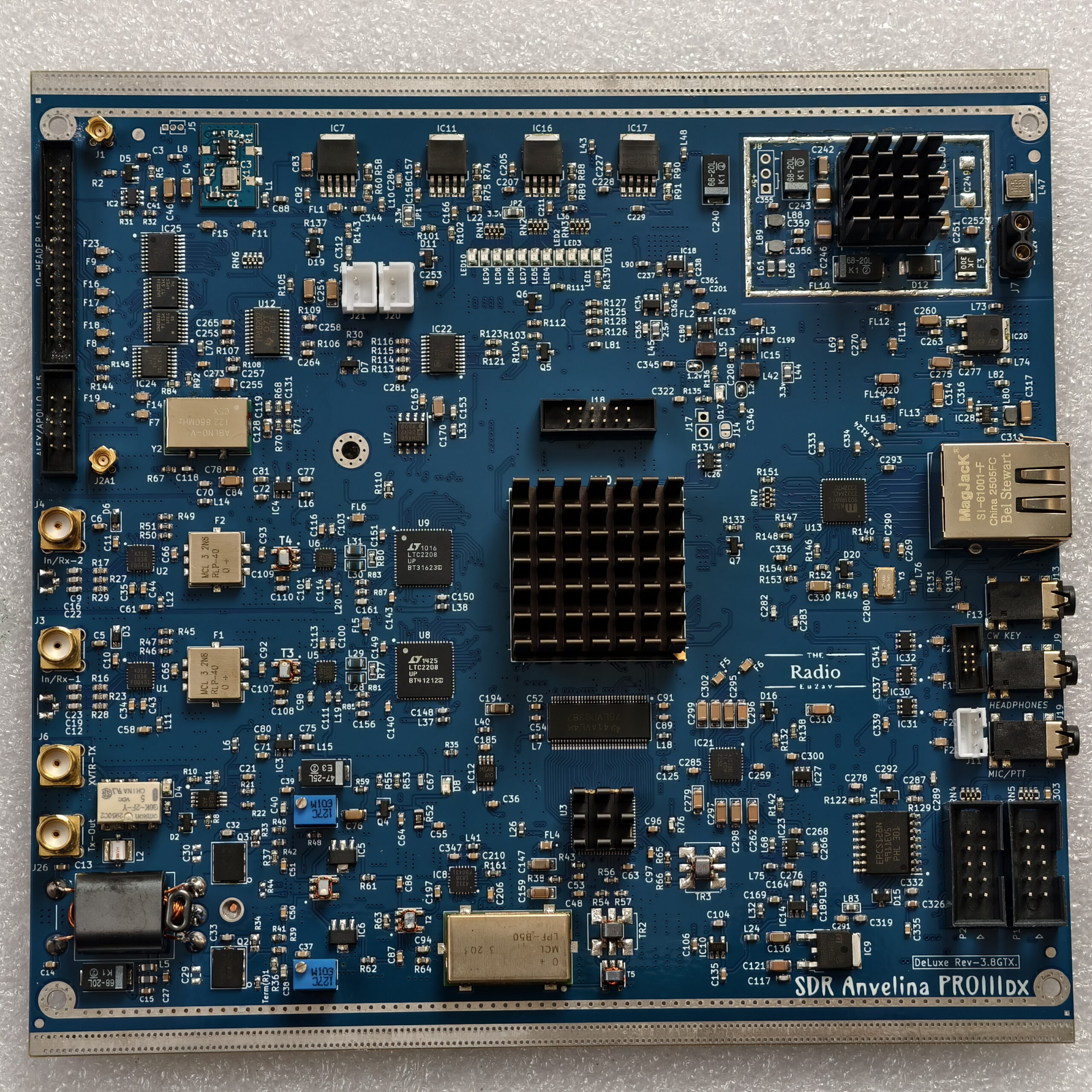

Уже давно была затея сделать полнофункциональную плату сдр. За основу построения взят открытый проект OpenHPSDR http://openhpsdr.org. За основу взял схему Ангелии, основные изменения коснутся выходного драйвера, также очень большое внимание будет удаленно стабилизатором по питанию. Так как F-PGA имеет 780ног новая плата планируется в 8-ти слоях, да и сточки зрения проектирования подобных девайсов четыре слоя это как минимум извращение, хотя откровенно говоря делал просчеты и в четырех слоях но не получается организовать правильные земли и питания для f-pga, в 8-ми слоях очень выходят PCB, в тоже время делать какие то компромиссы не хочется.

Ацп планируются LTC2208-16 бит эти микросхемы на сегодняшний день очень доступны по цене, единственный их не достаток в сравнении LTC2165 это энергопотребления и более высокие требования для разводки плат, по этому по цифровым землям будет удивленно большее внимания, структура заливки по зонам GND будет выполнена как обычно (фокусировка токов), как я в общем то и делаю в своих проектах, кстати если присмотреться в оригиналах Гермес, Агелия этому тоже уделено очень большое внимание. Далее по периферии планируется поставить две памяти и сделать на отдельном контролере управление для выбора прошивок, а также включение режима болтадер что будет удобно и позволит не искать нужной перемычки на плате в тоже время будет сохранено и ручное переключение. Также сохранен полноценный функционал дополнительных выходов и тд..
Для меня это очень интересный опыт, данный проект будет иметь очень большой потенциал по производительности, также возможность кардинальных действий по ацп/цап на данный момент не вижу смысла ставить в цап 16-бит, возможно через два три года что то появится более интересное из этого семейства. В общей лучшей платформы в сфере сдр я на сегодняшний день не вижу.
